ЗиС-13

Старые фотографии.

ЗиС-13, Ленинград,
Рыбацкое,
у школы 333, слева -
Михаил Иванович
Чирков, водитель,
1942-1945, 142кБ

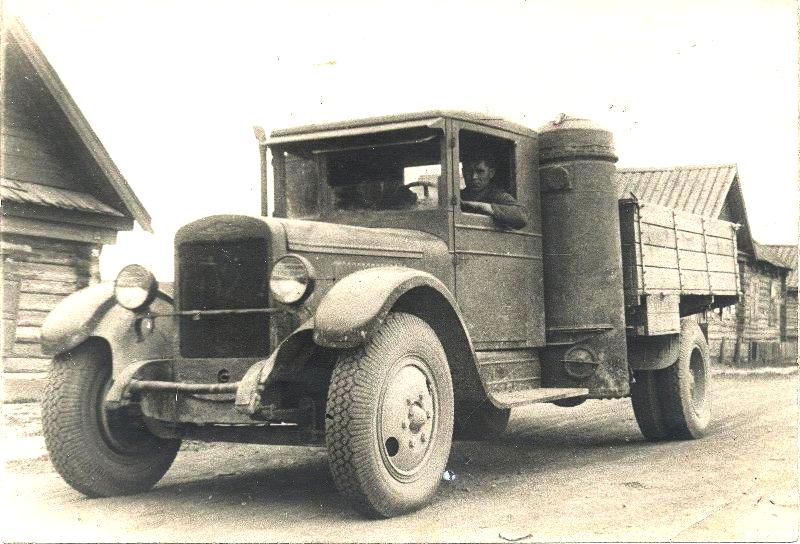

ЗиС-13, 104кБ

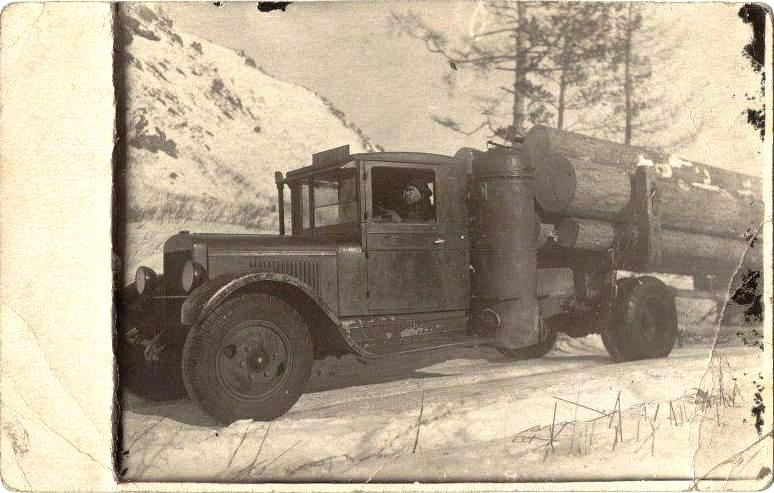

ЗиС-13 лесовоз,
Хакассия,
Таштыпский
леспромхоз,
1946, 70кБ

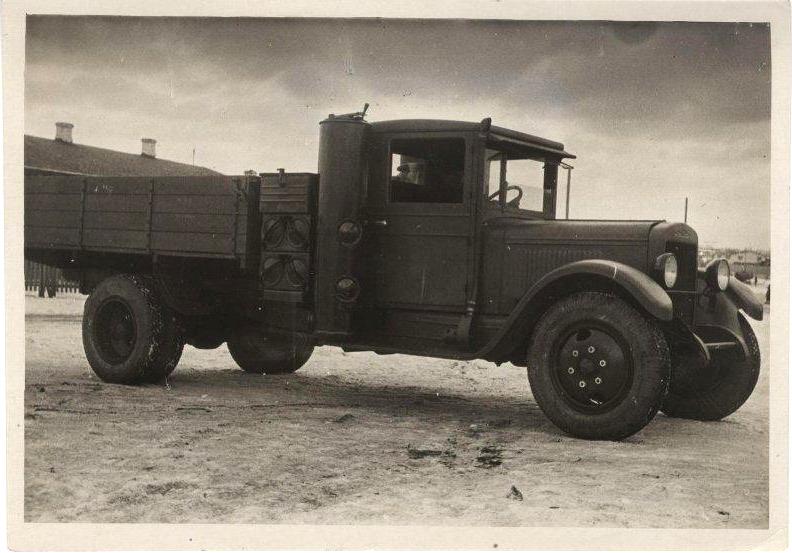

ЗиС-13
2-го Московского
авторемзавода,
1936, 66кБ

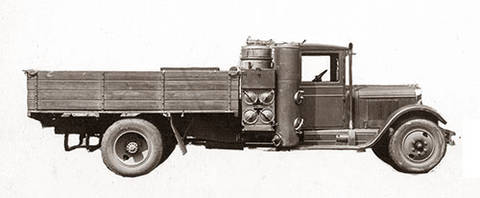

ЗиС-13, видны торцы
4 фильтров грубой
очистки и колонна
фильтра тонкой
очистки, 13кБ

Годы производства: 1936-1938
Произведено всего: 2592 штук
4x2 3-тонный бортовой газогенераторный грузовик на базе ЗИС-14
Двигатель: рядный 6-цил. SV газогенераторный жидкостного охлаждения 48 л.с./2400 об/мин
Тип газогенератора: ЗиС-13
Диаметр цилиндра/Ход поршня: 101,6/114,3 мм
Степень сжатия: 7,0 : 1
Карбюратор Солекс-2 (18,5 мм)
Длина: 6670мм, ширина: 2235мм, высота: 2180мм (без нагрузки)
База: 4420мм, просвет под задним мостом: 250мм
Колея передних колёс: 1525мм
Колея задних колёс: 1675мм
Тип батареи: 2 шт. 3 СТА 144, 12 вольт
Зажигание от магнето СС-6.
Сцепление: двухдисковое, сухое
Коробка передач: 4-скоростная, без приспособлений безударного переключения
Передаточные числа коробки передач: I - 6,60, II - 3,74, III - 1,84, IV - 1,0, задняя - 7,66
Карданная передача: Спайсер - 1 вал, 2 шарнира
Тип главной передачи: двойной редуктор, цилиндрические и конические шестерни
Полуоси разгруженного типа
Рессоры обоих мостов: полуэллиптические продольные.
Тип рулевой передачи: Винт-шип
Тормоза: колодочные механические, на все колёса
Ручной тормоз: колодочный на задние колёса
Масса снаряжённого автомобиля без нагрузки: 3850 кг
Максимальная скорость: 45 км/ч
Колёса: дисковые, с разборным ободом
Размер шин: 34x7 дюймов, допускается замена на 36x8.
Расход топлива: 80...85кг древесных чурок/100км
Ёмкость бензобака: 7,5 л.
Ёмкость системы водяного охлаждения: 32 л.
Объём бункера газогенератора: 0,256 куб. м
4 горизонтальных очистителя-охладителя (грубая очистка)
1 вертикальный очиститель с кольцами "Рашига" (тонкая очистка)

Источники данных и фотографий:
Архив автора.
Государственный Каталог Музейного Фонда Российской Федерации.
Инструкция по уходу за газогенераторной установкой автомобиля ЗИС-13, ЗиС, 1937.
Семейный альбом Олега Михайловича Чиркова.
Рыбацкий краевед.
Тымовский краеведческий музей.
Хакасский национальный краеведческий музей им. Л.Р. Кызласова.
Фото Б. Фишмана.
Музей Москвы.
eBay Deutschland.

Спасибо за помощь Александре Красновой.
